HT7166／HT7167 单节锂电3．7V／双节锂电7．4V升12V同步DC－DC升压大电流解决方案

在锂电池供电的系统中，输入电压通常不高于4.2V（单节）/8.4V（2节），而在蓝牙音箱、电池检测、高亮手电筒、USB Type-C PD、大尺寸面板门级驱动等场合，则需要高达9V或12V及以上的电压，远高于电源输入电压。因此，需要DC-DC升压转换器提供数倍于输入的输出电压，以满足这些系统中各种各样的电路和功能的需要。

现在市场上的DC-DC升压芯片分为异步升压和同步升压。异步升压外围需要二级管，二级管因为有固定的导通电压存在，根据公式P=UI，在越大输出电流的时候，二级管上的功耗损失会越大。而同步升压外围无需二级管，同步升压比异步升压的优势就是拥有更快的导通速度、和更小的导通压降，因而效率会更高。

深圳市永阜康科技有限公司现在力推HT7166/HT7167全集成同步升压芯片，该系列芯片带有负载关断功能的栅极驱动，集成16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效的小尺寸解决方案；HT7166/HT7167具有2.7V至13V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持；具备10A开关电流能力，并且能够提供13V的输出电压。实现3.7V升压到12V(最大2.6A电流输出), 7.4V升压到12V(最大5.5A电流输出)，广泛应用于蓝牙音箱、电子烟、移动电源、机器人电源板等领域。

一．HT7166

1. 应用特性

①.HT7166脚位图

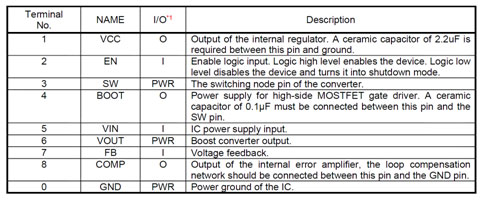

②.HT7166管脚说明

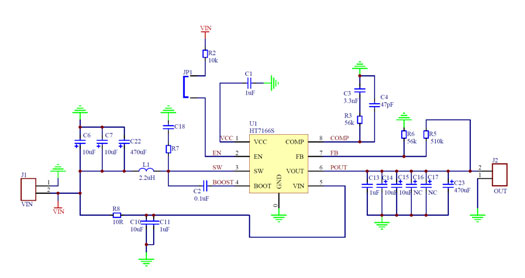

③.HT7166典型应用图

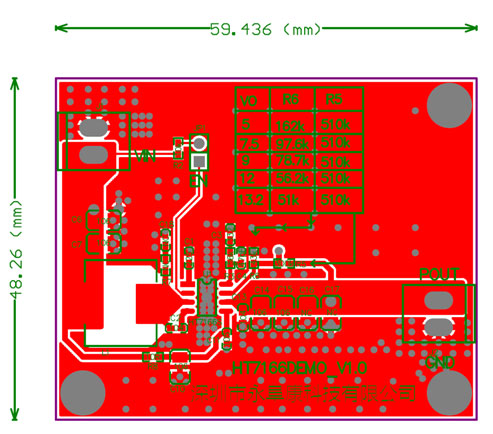

④.图HT7166 DEMO板PCB顶层设计图

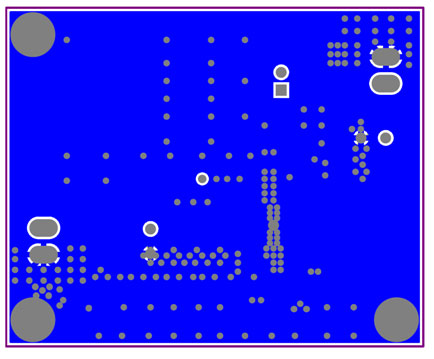

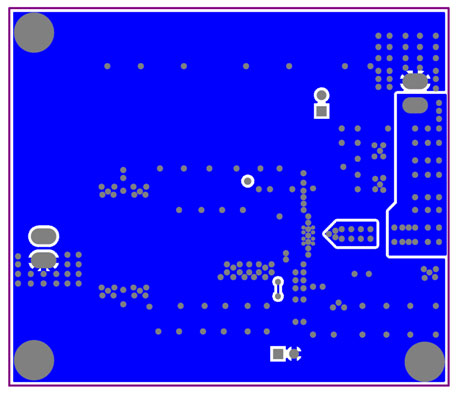

⑤.HT7166 DEMO板PCB底层设计图

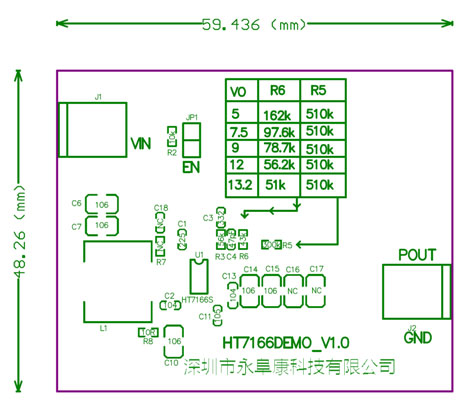

⑥.HT7166 DEMO板贴片图

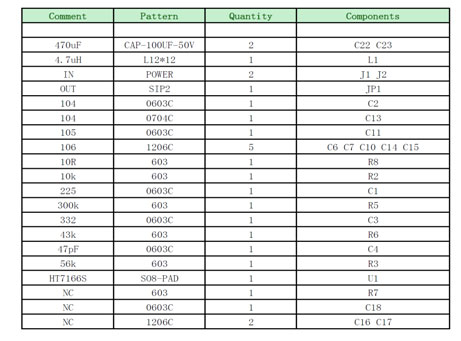

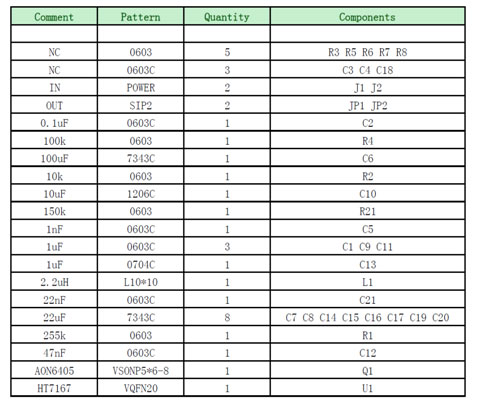

⑦.HT7166 DEMO板物料清单

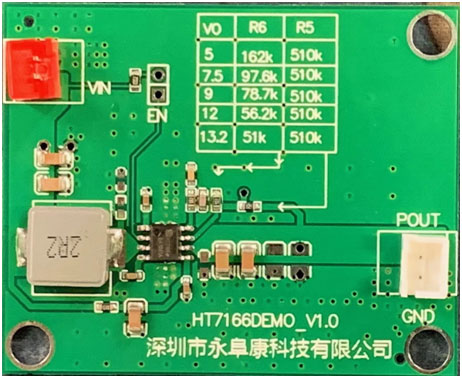

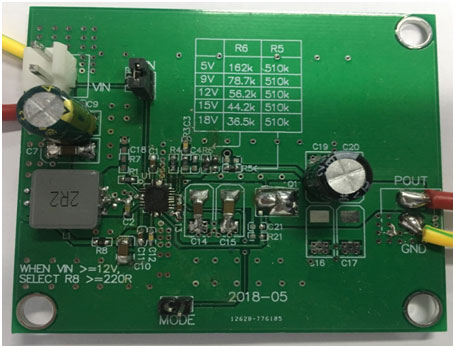

⑧.HT7166 DEMO板实物图


二．HT7167

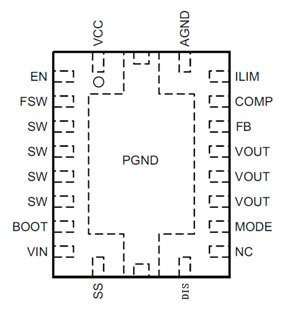

①.HT7167脚位图

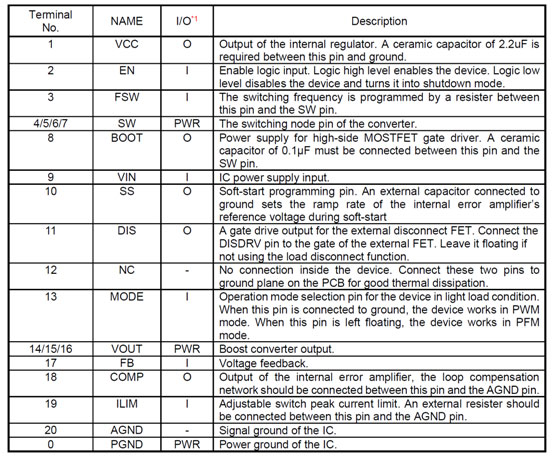

②.HT7167管脚说明

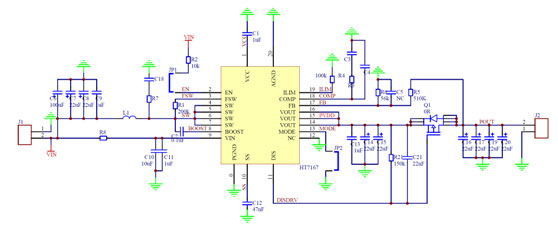

③.HT7167典型应用图

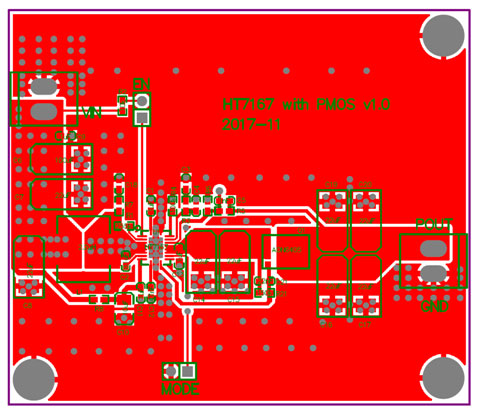

④.图HT7167 DEMO板PCB顶层设计图

⑤.HT7167 DEMO板PCB底层设计图

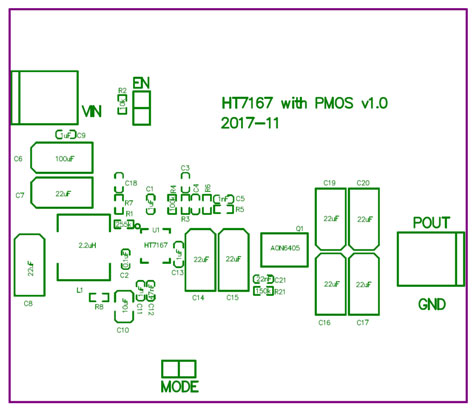

⑥.HT7167 DEMO板贴片图

⑦.HT7167 DEMO板物料清单

⑧.HT7167 DEMO板实物图


三．选型表
